深孔钻机床整机铸件采用高品质铸铁,并经过时效处理,使铸件组织均匀稳定,刚性高,稳定性好。
采用进口高刚性、高精度丝杆导轨,丝杆有预拉伸结构,电机座轴承座较长,使用的丝杆导轨精度高。
采用专用订做主轴,轴向刚度强。
导向套含合金,耐磨寿命长,对打孔精度有保证。
专业高大上的钣金外观设计。
型号 | 单位 | 三轴数控深孔钻床 | ||||||
SKD1312 | SKD1615 | SKD2215 | ||||||
加工能力 | 加工孔径 | mm | 3~35 | |||||
加工深度 | mm | 1200 | 1500 | |||||
加工行程 |
工作台左右行程(X) |
mm | 1300 | 1600 | 2200 | |||
主轴上下行程(Y) |
mm | 1200 | ||||||
加工速度 |
主轴最高转速 |
rpm | 6000 | |||||
主轴进给速度 |
mm/min | 0~3000 | ||||||
功率 | 主轴电机 | KW | 7.5 | |||||
工作台进给电机X |
N·m | 27 | 28.4 | 27 | 28.4 | 36 | 35 | |
主轴上下移动电机Y |
N·m | 20 | 18.6 | 20 | 18.6 | 20 | 18.6 | |
主轴前后移动电机Z |
N·m | 10.5 | 11.5 | 10.5 | 11.5 | 10.5 | 11.5 | |
机床总功率 | KW | 35 | ||||||
工作台 | 负重 | ton | 8 | 12 | 18 | |||
尺寸 | mm | 1500×1050 | 1700×1200 | 2200×1400 | ||||
冷却系统 |
冷却液压力范围 |
Mpa | 1~8 | |||||
冷却液流量范围 |
L/min | 6~110 | ||||||
尺寸及重量 |

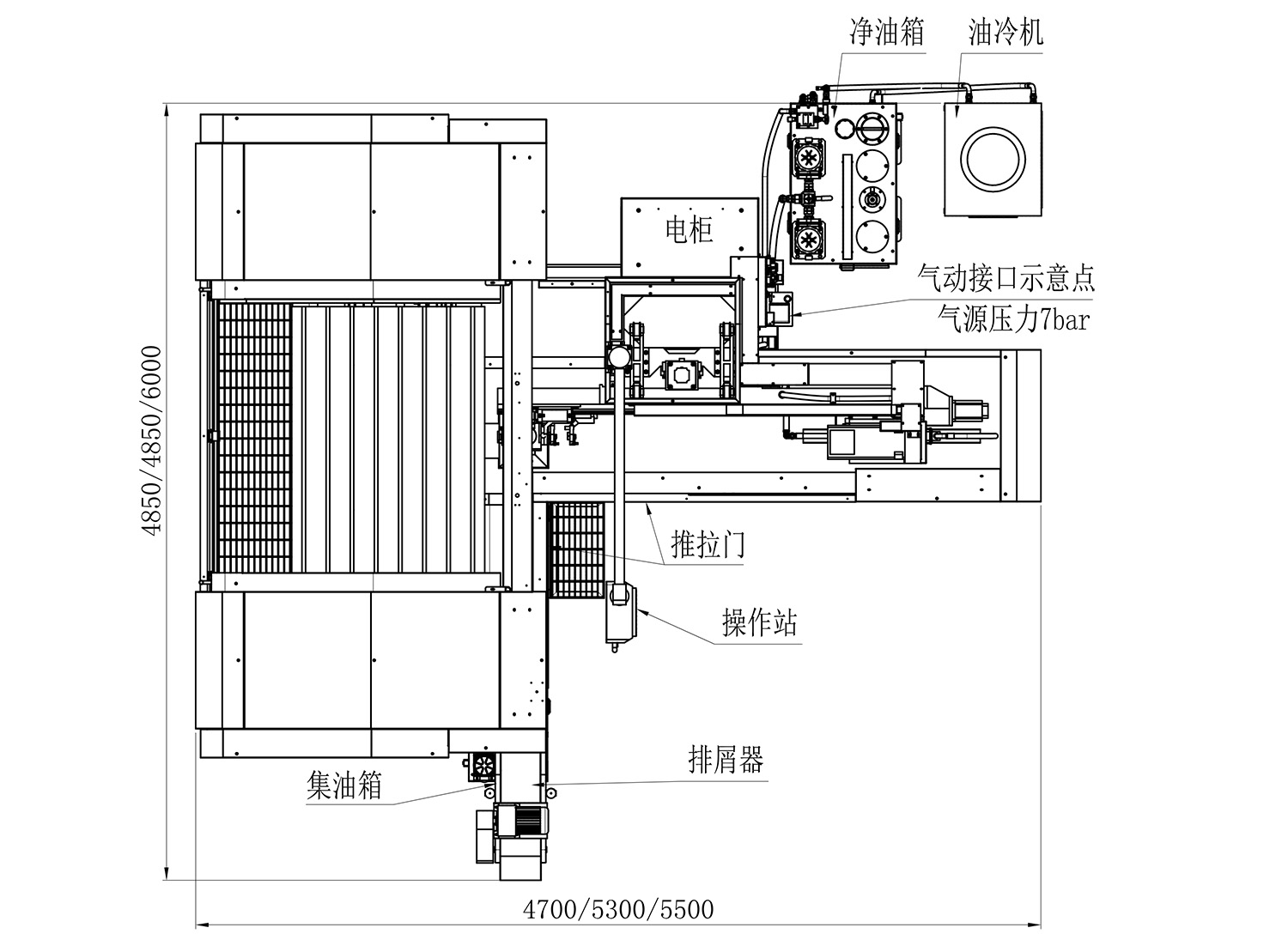

机床占地面积 |
mm | 4700×4850 | 5300×4850 | 5500×6000 | |||
(长×宽) | mm | |||||||
机床最大高度 |
mm | 3100 | ||||||
机床重量 | ton | 11 | 12 | 17 | ||||
数控系统 | - | FANUC 0i-MF | SYNTEC | FANUC 0i-MF | SYNTEC | FANUC 0i-MF | SYNTEC |
