机床特性
-
整机结构设计
GTE系列机床采用天车式龙门结构设计，横梁移动，工作台固定。占地面积小，工作台负重达到 8 ton/㎡。
-

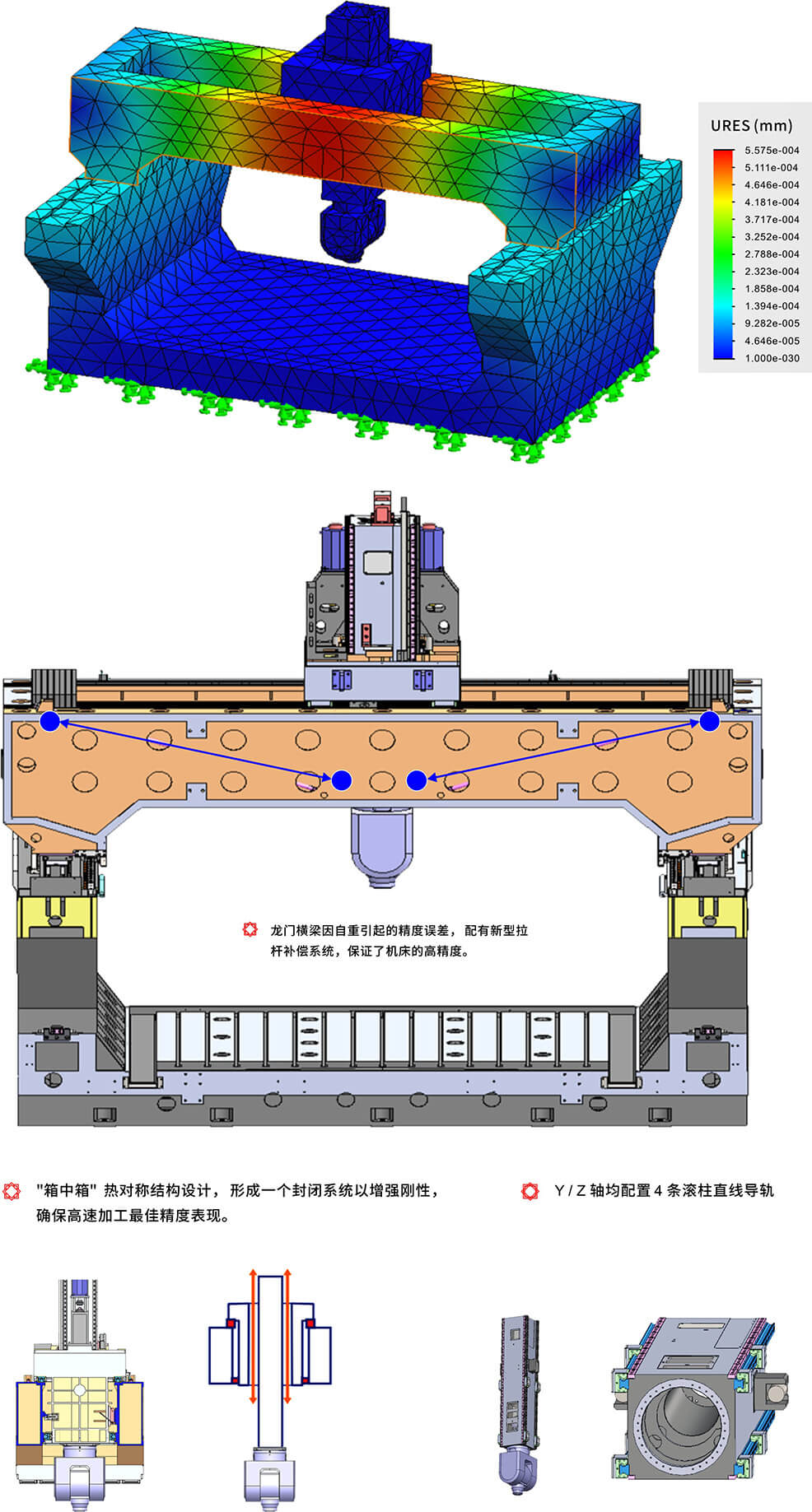

高刚性 / 高精度机床结构
结构件通过FEM有限元分析，拥有良好静态与动态刚性，具有结构结构热变位温升补偿系统。
-
驱动
X/Y轴 采用直线电机直接驱动（德国博世力士乐 Bosch Rexroth），也可以选配丝杆驱动。
-
主轴铣头
标配采用德国KESSLER主轴，可根据加工需求选配HSK-A63、HSK-A100两种规格的主轴
-
控制系统
主轴与直线电机各自独立温度控制系统。
-
高效率、高精度
50 m/min快速进给；0.5G 加速度；紧凑式刚性结构。
-

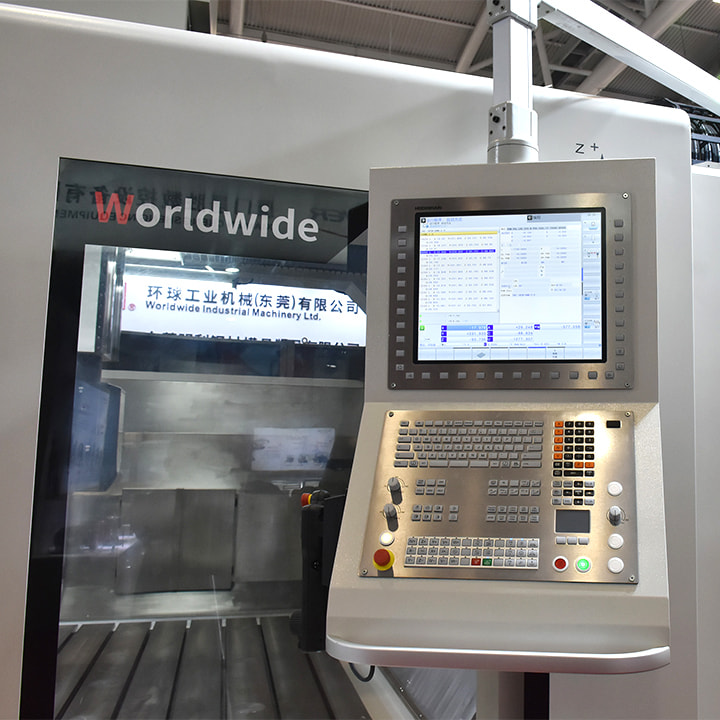

数控系统
标配海德汉 HEIDENHAIN 640 数控系统，可选配西门子 SIEMENS 五轴数控系统。
-
优异的五轴加工能力
* 直接驱动二轴联动铣头灵活了机床加工应用，不论是连续五轴联动加工、三加二轴加工、五面加工，皆可一次装夹工件直至加工完成，减少停工时间。
* 复杂3D曲面一次性加工完成。
* 多角度切削加工，减少刀具干涉和刀具过长而产生之震动问题。
* 搭配高速主轴，可使用小直径刀具切削，减少放电加工区域。
* 搭配直线电机驱动，提高动态性能表现，达到真正五轴高速加工。
其他介绍

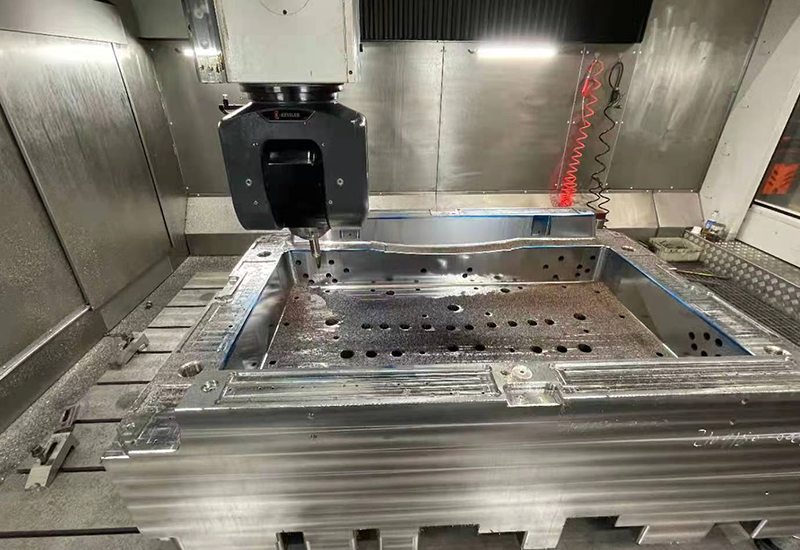

高速五轴龙门广泛用于航天航空、塑料和金属模具、通用机械零件高速高精度加工

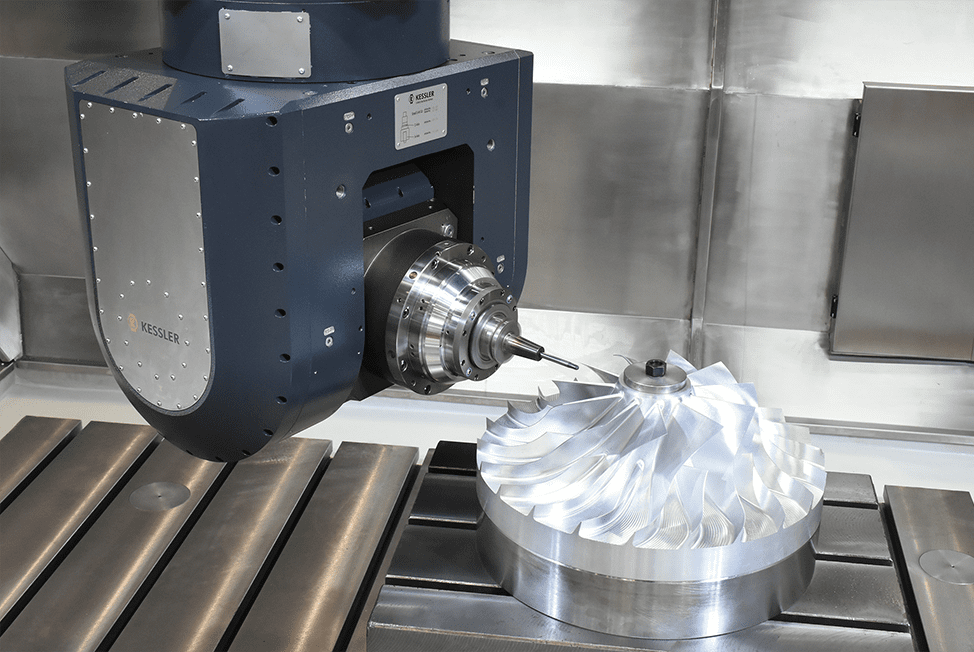

叶轮加工展示

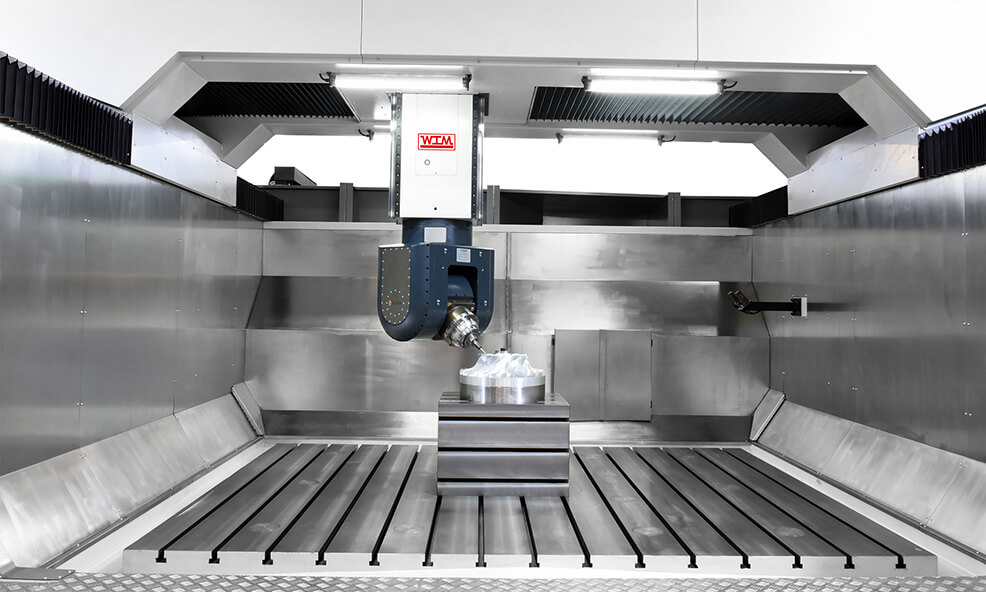

高刚性和高精度机床结构
规格参数
如出现表格显示不完整时，请左右划动表格查阅
| GTE高转速系列参数表 |
|||||||
| 型号 | 单位 | GTE 2520 | GTE 3020 | GTE 3030 | GTE 3040 | GTE 4080 | |
| 加工行程 | X轴行程(动横梁前后行程) | mm | 2000 | 2000 | 3000 | 4000 | 8000 |
| Y轴行程(鞍座左右行程) | mm | 2500 | 3000 | 3000 | 3000 | 4000 | |
| Z轴行程(铣头上下行程) | mm | 1000 | 1000 | 1500 | 1500 | 1500 | |
| 主轴鼻端至工作台距离 | mm | 250~1250 | 250~1250 | 300~1800 | 300~1800 | 300~1800 | |
| 两立柱间距离 | mm | 3500 | 4000 | 4000 | 4000 | 5000 | |
| 工作台 | 工作台尺寸 | mm | 2500x2000 | 2800x2500 | 2800x3500 | 2800x4300 | 3500x8000 |
| 工作台T槽(槽宽X槽数X间距) | mm | 22 x 250 | |||||
| 工作台负重 | ton/m² | 8 | |||||
| 主轴 | 主轴孔锥度 | HSK-A63 / HSK-A100 | |||||
| 主轴最高转速 | rpm | 20000 / 12500 | |||||
| 主轴功率(S1) | KW | 45 / 54 | |||||
| 主轴扭矩(S1；S6) | Nm | 80 ;145 N. m / 200 ;270 N. m | |||||
| 二轴头 | 旋转角度 | degree | A=±110°； C=±360° | ||||
| 旋转速度 | rpm | A=100; C=100 | |||||
| 摇摆扭矩（S6） | Nm | A=800; C=1120 / A=2200; C=2282 | |||||
| 夹紧扭矩 | Nm | A=3000; C=3000 / A=4000; C=4000 | |||||
| 角度定位精度 | sec | A=±5; C=±5 | |||||
| 最小分割角度 | degree | 0.001° | |||||
| 驱动方式 | 直驱式马达 D D motor | ||||||
| 进给速度 | 快速进给 | m/min | 20 / 50 | ||||
| 加工进给 | m/min | 15 | |||||
| 刀库(选配) | 刀具数 | pcs | 24 / 32 / 40 | ||||
| 最大刀径-邻近换刀 | mm | 125 | 75 | 75 | |||
| 最大刀径-无邻近换刀 | mm | 160 | 125 | 125 | |||
| 最大刀重 | kg | 15 | 8 | 8 | |||
| 尺寸及重量 | 机床总功率 | kw | 85 | ||||
| 机床外形尺寸(长X宽X高) | mm | 6750x6850x5700 | 8000x7000x5700 | 8000x8000x6150 | 9000x8000x6150 | 9000x13000x6150 | |
| 机床总重量 | ton | 38 | 45 | 50 | 55 | 70 | |
| 机床控制系统 | 机床控制系统 | CNC system | Heidenhain TNC640 HSCI / SIEMENS SINUMERIK ONE | ||||
