HTM 六轴卧式镗铣加工中心
六轴卧式镗铣加工中心 HTM系列”广泛用于中大型机械零件及模具的镗孔和精密铣削，采用方滑枕设计与W轴大行程，极大地提高了刀具与工件的接近性，最大程度上发挥了强大的切削能力，实现了主轴鼻端过工作台中心50mm。
机床特性
-
定位精度
X轴行程3米，Y轴行程2米，Z轴行程1.5米，W轴行程700，A轴旋转角度65度，各轴定位精度全程2丝以内，主轴功率22千瓦，扭矩最大1369 Nm，最高转速2500，镗杆直径130毫米 ，高精版数控回转台台面尺寸1米6乘以2米2，承重20吨，最小分割角度万分之一度。刀库可以跟据需要选配。
-
主轴
功率：22/26 kW；扭矩：1100/1839 Nm；
最高转速：2500 rpm；
镗杆直径：Ø130mm；BT50；
-
数控回转台
尺寸：1600 x 2200 mm；最大承重：20吨；最小分割角度：0.0001° ；
-
刀库
刀位：40 / 60 / 80。
-
数控系统
FANUC 0I-MF。
-

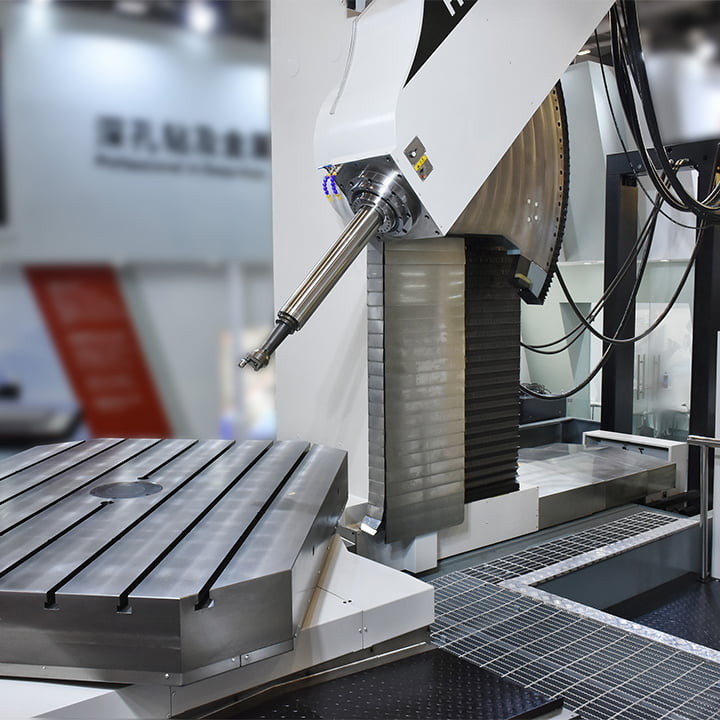

旋转滑枕-A轴
A轴旋转角度65度,竖直角度加工利器。（向下-45゜；向上+20゜）0.0001゜（万分之一度）精密分度，精准定位。
-
优良的可接近性
* 采用方滑枕设计与W轴大行程，极大地提高了刀具与工件的接近性，最大程度上发挥了强大的切削能力，实现了主轴鼻端过工作台中心 50mm。（工作台台面1600*2200）
* 采用大直径主轴Φ130, 伸缩长达700mm。（扭力1839NM; 转速2500rpm）
-
封闭式静压回转工作台 B轴
1. 封闭式静压油浮结构设计，工作台抗倾覆能力大大增强；
2. 德国海德汉绝对式角度圆光栅；
3. 双斜齿轮机械消隙结构，消除传动间隙及反向间隙；
4. 最小分割角度0.0001゜；定位精度±0.001゜。
其他介绍

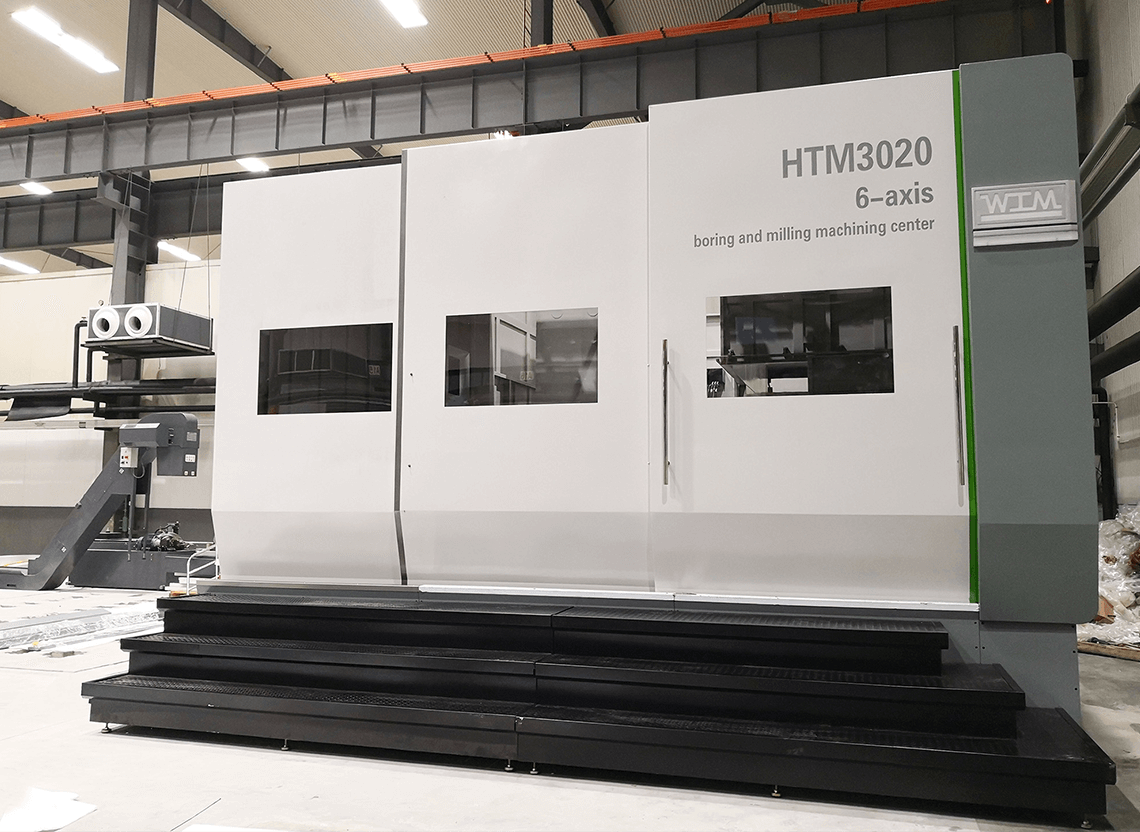

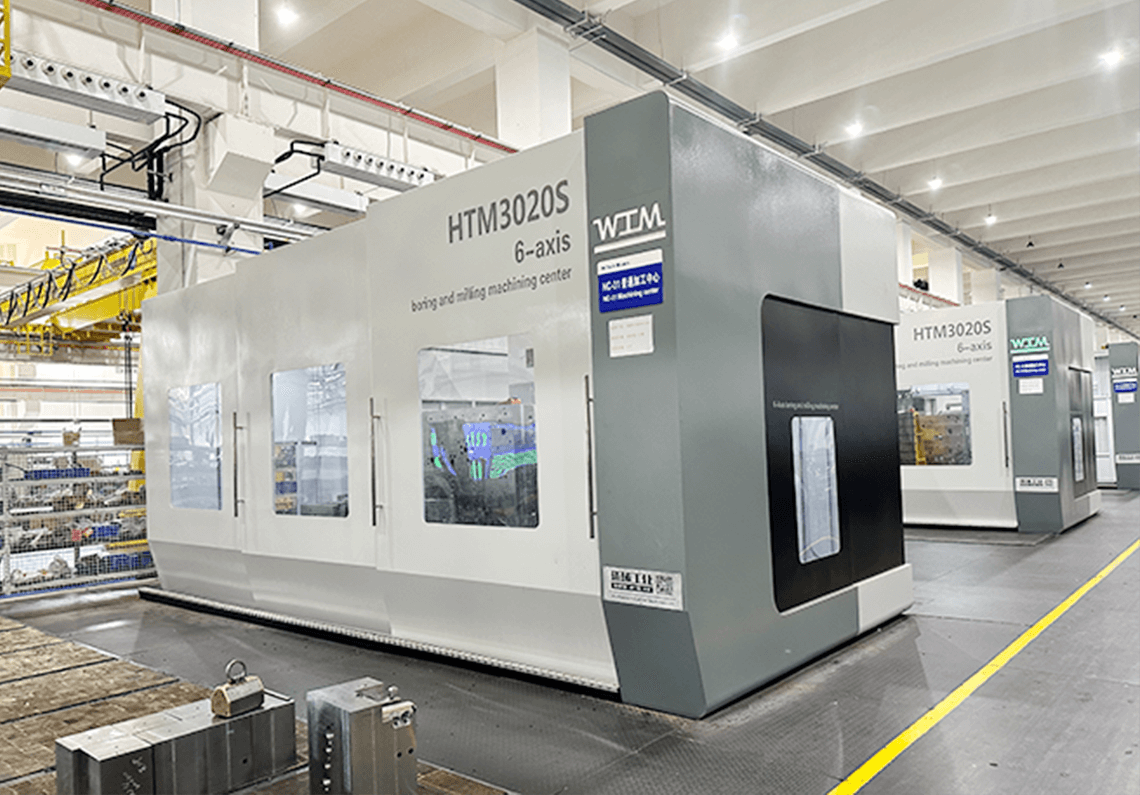

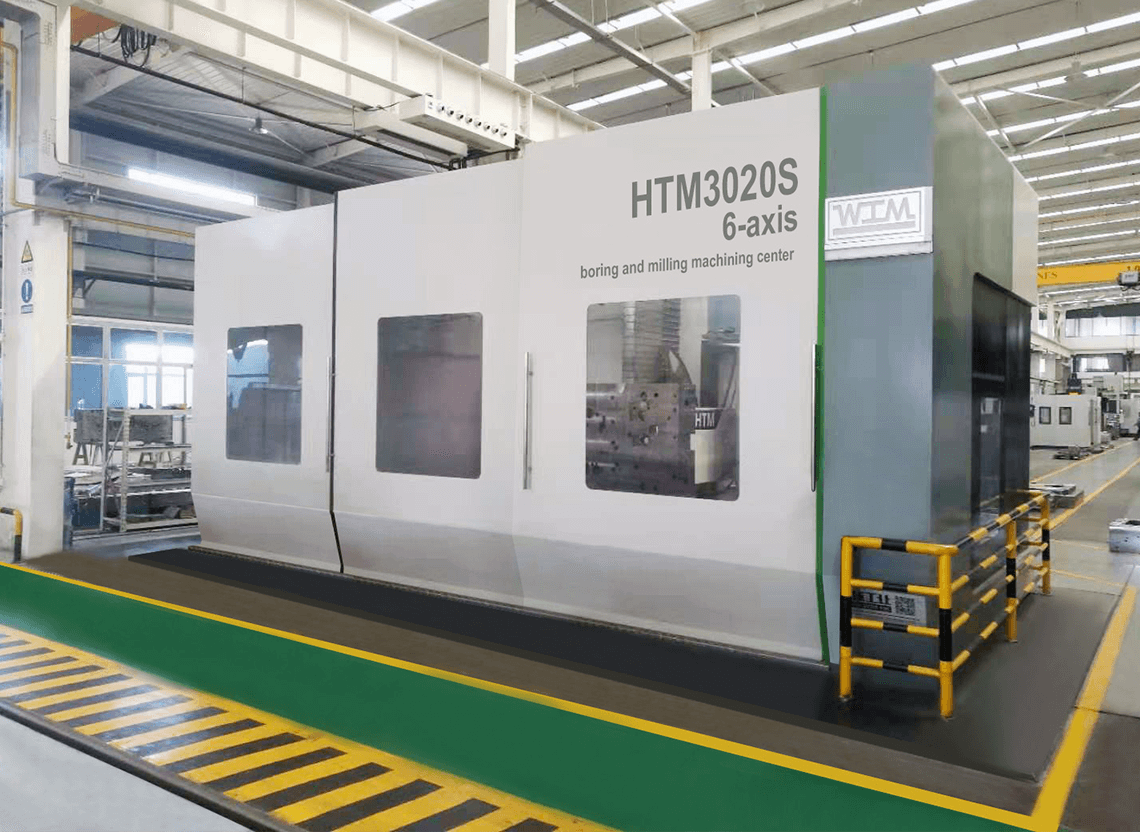

六轴卧式镗铣加工中心客户应用现场
规格参数
如出现表格显示不完整时，请左右划动表格查阅
| 六轴卧式镗铣加工中心参数表 | |||||
| 型号 | 单位 |
HTM2015 |
HTM3020 |
HTM3020S |
|
| 加工能力 | 铣削能力 | cc/min | 400 | ||
| 攻丝能力 | mm | M52x5 | M36x4 | ||
| 加工行程 | 工作台左右行程（Ｘ） | mm | 2000(2500) | 3000 | |
| 滑台行程（Ｙ） | mm | 1500 | 2000 | ||
| 立柱行程（Ｚ） | mm | 1500 | |||
| 镗杆直径 /行程（W） | mm | Φ110/500 | Φ130/700 | 无 | |
| 主轴箱旋转角度（Ａ） | 度 | 主轴向上转20°，向下转45° | |||
| 主轴中心至工作台面 | mm | 0~1500 | 0~2000 | ||
| 主轴 | 主轴锥孔 | _ | BT50 | ||
| 主轴最高转速 | rpm | 2500 | 6000 | ||
| 加工速度 | 快速进给（X、Ｙ、Ｚ） | m/min | 10 | ||
| 快速进给（Ｗ） | m/min | 4 | 无 | ||
| 主轴箱最高转速（Ａ） | rpm | 1 | |||
| 旋转工作台最高转速（Ｂ） | rpm | 2 | |||
| 功率 | 主轴电机 | KW | 22/26(30min) | ||
| X轴进给伺服电机 | N·m | 38 | |||
| Y轴进给伺服电机 | N·m | 38 | |||
| Z轴进给伺服电机 | N·m | 38 | |||
| W轴进给伺服电机 | N·m | 22 | 无 | ||
| A轴进给伺服电机 | N·m | 30 | |||
| B轴进给伺服电机 | N·m | 30 | |||
| 机床总功率 | kw | 78 | |||
| 数控回转台 | 负重 | ton | 8 | 20 | |
| 尺寸（长×宽） | mm | 1600×1400 | 2200×1600 | ||
| 最小分割角度 | 度 | 0.0001 | |||
| 尺寸及重量 | 机床占地面积（长×宽） | mm | 8900×7000 | 9210×7500 | |
| 机床最大高度 | mm | 4500 | 4950 | ||
| 机床重量 | ton | 30 | 40 | ||
| 数控系统 | CNC | FANUC 0i-MF PLUS | |||
